Viessmann Schaltmodul 5213 |

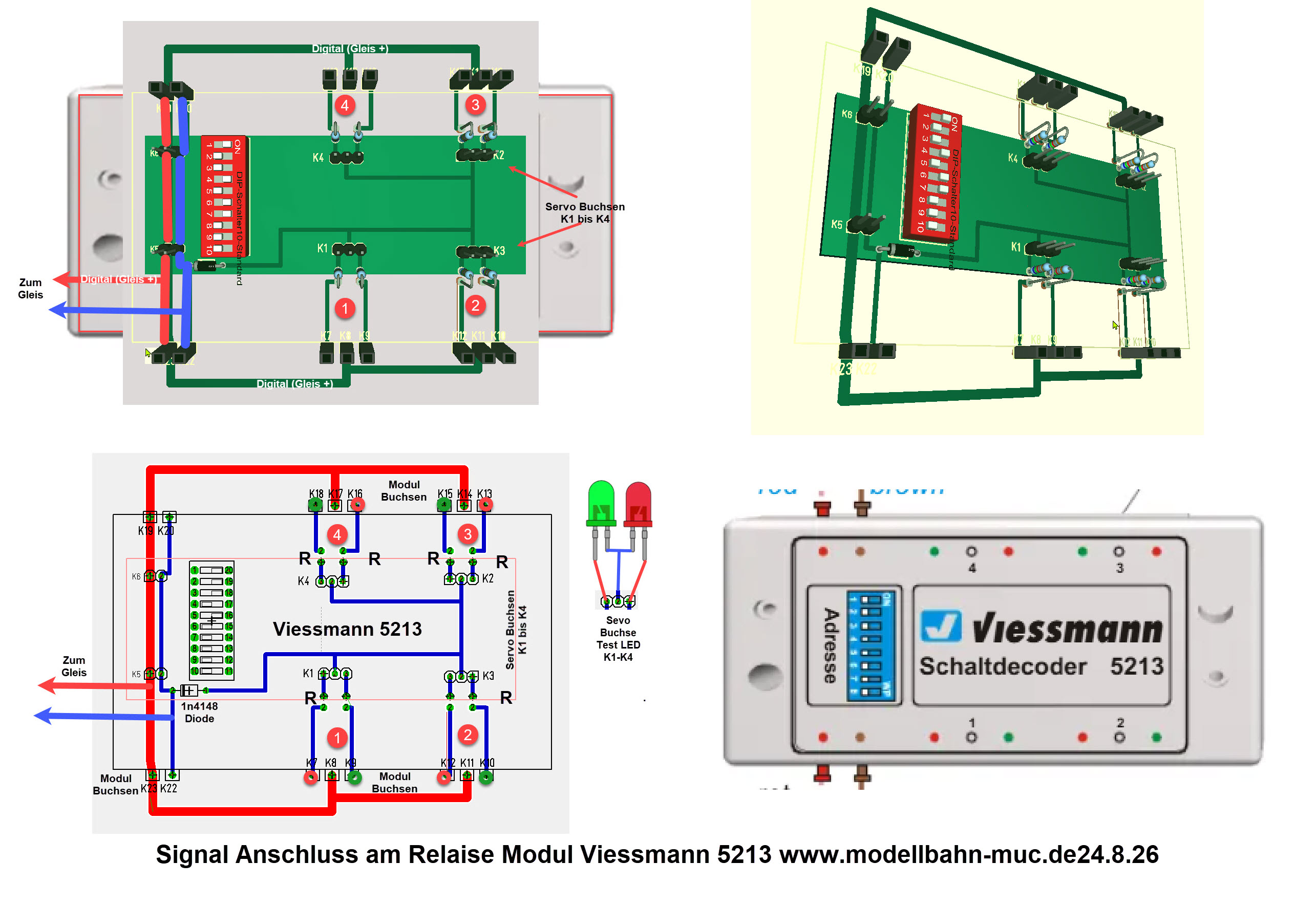

Hier ein Verdrahtungsplan für ein Viessmann
5213 Schaltmodul für 4x 2 Begriff Signale
Kurzbeschreibung: In diesem Beispiel wird das
Viessmann Modul 5213 ohne externes Netzteil für
die LED 2 Begriff Signale verwendet, für
Spannungsversorgung der Signale wird die
Digitalspannung (Gleissignal) verwendet, wicht
ist eine Diode zur Gleichspannungserzeugung am
braunen Anschluss zum Modul und bei den
jeweiligen Signalanschlüssen rot wie auch grün
einen Vorwiederstand von ca.2,5K in Reihe vom
Modulausgang zum Signal einzubauen. Über die DIP
Schalter wird gewollte Motorrola Adresse
eingestellt.
zurück
Hier
die obige Datei als PDF
Hier das
Handbuch von Viessmann zum Modul 5213
