Zurück                                         Plux 22 Adapter

Funktion und Zweck des PluX22-Adapters

Der Hauptzweck des PluX22-Adapters ist die einfache Nachrüstung einer Lokomotive mit einem Digitaldecoder:

• Schnittstelle schaffen: Die Adapterplatine wird fest in die Lok eingebaut und stellt die genormte 22-polige PluX-Buchse (nach NEM 658) bereit.

• Lötpunkte: Die Platine verfügt über Lötpunkte  für alle Decoder-Anschlüsse (Motor, Schienenstromaufnahme, Licht, AUX-Funktionen, SUSI-Bus usw.). Dies ermöglicht eine saubere und strukturierte Verkabelung der Lok-Funktionen (Lichter, Rauchgenerator, Kupplungen usw.) ohne direkt am Decoder löten zu müssen.
• Decoder-Tausch: Der Digitaldecoder selbst wird einfach in die PluX22-Buchse auf dem Adapter gesteckt. Dadurch kann der Decoder bei Bedarf schnell und unkompliziert ausgetauscht werden.

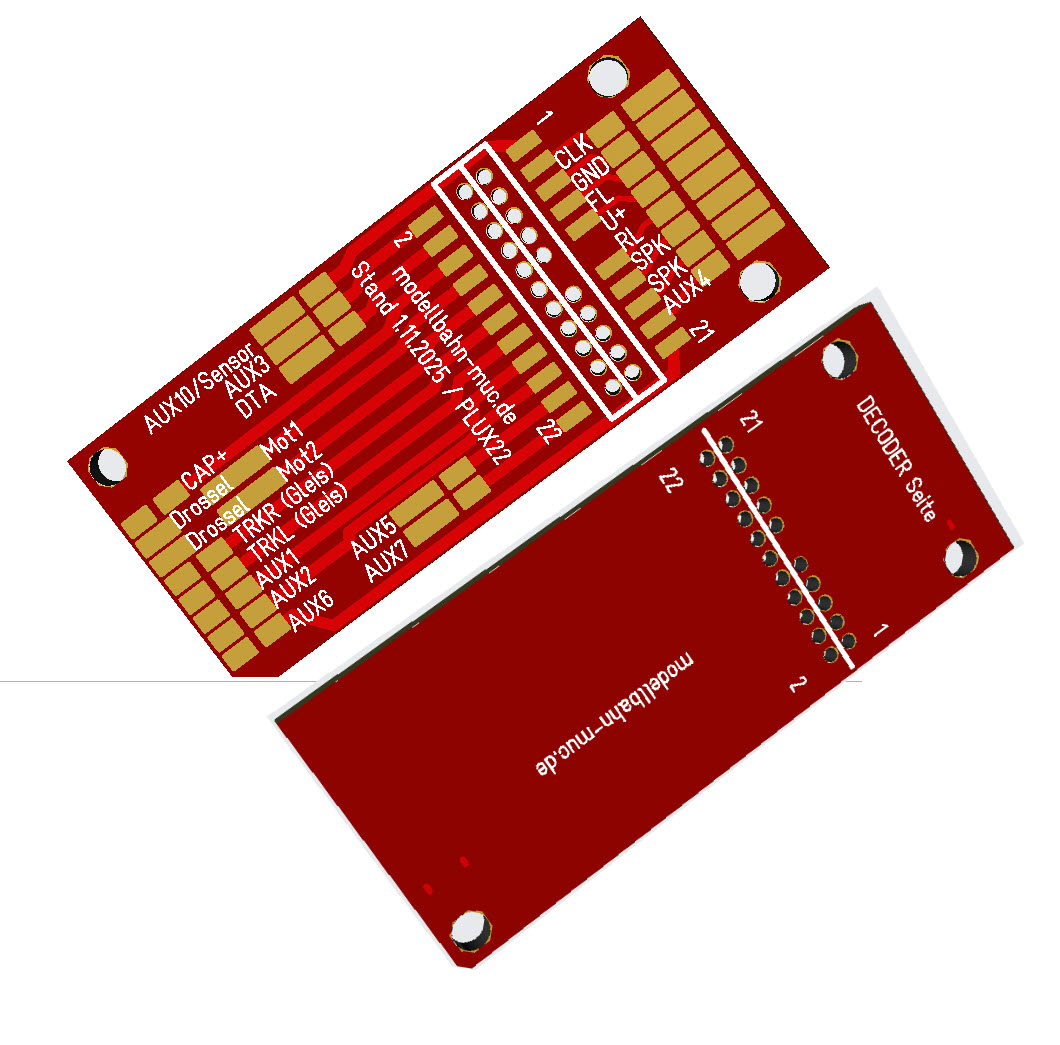

Hier die Ansichten Vorderseite und Rückseite. auf der Rückseite wird der Decoder aufgesteckt.
Abbildung noh ohne Buchsenleiste 22Pol

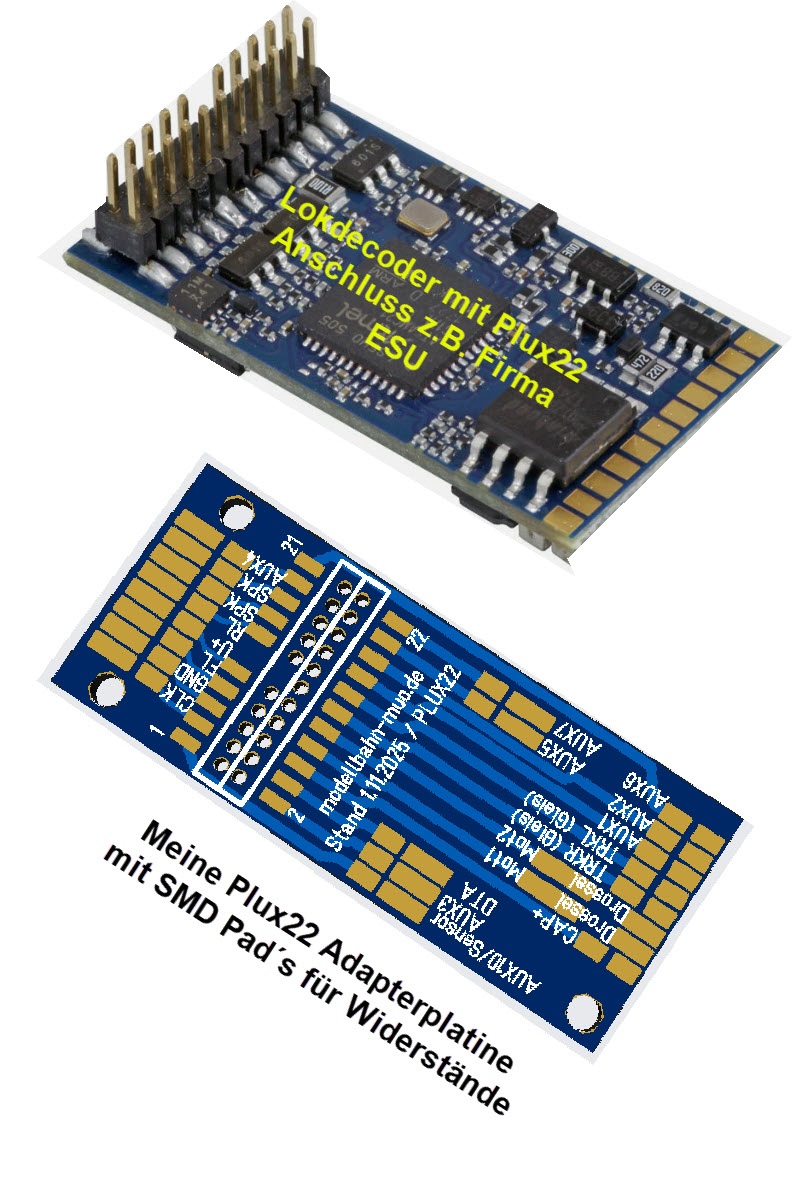

Quelle Decoder: ESU electronic solutions ulm GmbH & Co. KG
